忘れられた昔の地名、震源地
川窪 巧
一級建築士事務所 川窪設計工房
1947年生まれ。
名城大学卒業後、設計事務所勤務を経て、
1983年、愛知県岡崎市で川窪設計工房設立。
県立半田工業高校非常勤講師
県内全域の活断層の分布図「愛知県活断層アトラス」（作成：平成9年9月、監修：愛知県防災会議地震部会）に直下型地震被害があったと掲載されています。1586年（天正13年）の天正地震（右表の①）の震央は、飛騨白川説、伊勢湾説、双子地震説などがありますが、その被害は木曽川河口の島が沈没、長島城など倒壊、死者6,000人、民家倒壊8,000棟、津波があり被害大、とされています。豊臣秀吉が関白になった年でもあります。被害の状況から、伊勢湾説（飯田説）が有力です（図１）。だから伊勢湾内で地震と津波が起きる可能性を否定できません。

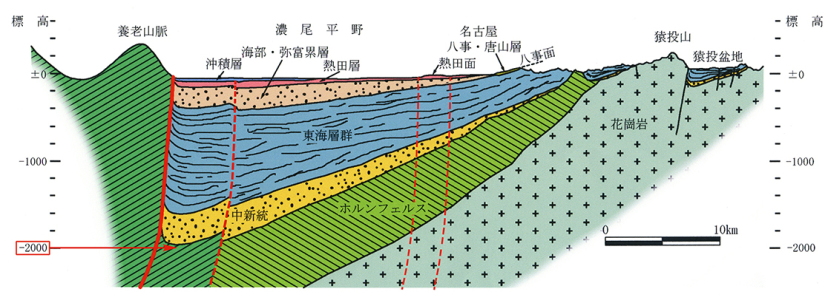

養老山脈の東側はスパッと切ったようになっています。山の裾がないのですが、断層により山裾は2,000ｍ地下にあります（図２）。
地層が滑り、何度も地震を繰り返した結果、木曽川が三重県側に移動していきました。地層が傾く過程で割れてくる断層、そのひとつが名古屋市の堀川であり、その東側に堀田から鶴舞（つるま）を通る線です。そこは、水流間（つるま）と呼ばれていたところです。水が流れ、湿地だった場所を埋め立てて公園に整備し、縁起の良い名前をつけました。「鶴が舞う」と書いて鶴舞（つるま）公園とし、明治45年開園しました。今は鶴舞公園、鶴舞図書館、鶴舞小学校の3カ所だけしか「つるま」と言わず、住所や駅などが「つるまい」というのは時代の流れのようです。
福井地震
日本唯一の笏谷石の石瓦で有名であり、最も古い天主を持つ福井丸岡城から少し車で走ったところに、震源地の石柱（写真１）がひっそりと水路脇にありました。何の看板もなく、当日咲き誇っていたあじさいの花に隠れて道からは見えず、震源地なのに忘れ去られていく様を目の当たりにしました。高速を使うようになり、交通量も減り、人々が忘れた頃にまた襲ってくるであろう地震災害。こうして忘れ去られていくのかな、との思いがしました。
| 地震被害と地震対策の変遷 | |||||
| 年月日 | 地震名 | 規模 | 被害の概要等 | 地震対策の変遷その他 | |
| 1 | 1498.09.20 | 明応地震 (明応7年) | Ｍ8.2 | 記録が残る最古の東海(東南海)地震、津波による溺死者が志摩で1万人、 伊勢国の安濃津を壊滅させた | |
| ① | 1586.01.18 | 天正地震 (天正13年) | Ｍ7.8 | 木曽川河口の島が沈没、長島城倒壊、死者6,000人、倒壊8,000棟、 津波があり被害大 | 豊臣秀吉が関白となった年である |
| 1596.09.05 | 慶長伏見桃山地震 | M7.5 | 伏見城天守閣が大破し、城内で573人が圧死 (震度7) | ||
| 2 | 1605.02.03 | 慶長地震 | Ｍ7.9 | 東海・東南海・東南海地震が同時に発生したとみられる 太平洋岸で津波発生、死者1～2万人 | |
| 3 | 1707.10.28 | 宝永地震 (宝永4年) | Ｍ8.4 | (宝永4年10月4日) 中部、近畿、四国、九州の広い地域にまたがり、東海、東南海、南海の巨大地震が同時発生 死者5,038人 | ?(宝永4年11月23日) 1707年12月16日富士山の宝永噴火(49日後) |
| 1847.05.08 | 善光寺地震 | Ｍ7.4 | 死者8,600人、全壊21,000棟、焼失3,400棟 | ||
| 1854.07.09 | 伊賀上野地震 | ?Ｍ7.2 | 死者625人、負傷者994人、全壊2,270棟、焼失3,400棟 | ||
| 4 | 1854.12.23 | 安政東海地震 (安政元年) | Ｍ8.4 | 死者2,658人、流失家屋8,300余棟 | |
| 安政南海地震 | Ｍ8.4 | 32時間後に連動して起きたといわれている 津波が紀伊半島や四国を襲った。串本(和歌山)で15ｍ。死者3,000人、倒壊・流失4万棟 | |||
| 1880.02.22 | 横浜地震 | Ｍ5.6 | 煙突の被害、家屋の屋根が落ちる | 1880年 「日本地震学会」設立―地震研究、地震計の開発 | |
| 1886年 「造家学会」設立(のちの日本建築学会) | |||||
| 1891.10.28 | 濃尾地震 | Ｍ8.0 | 愛知、岐阜に大被害、死者7,273人、全壊142,177棟 | 1892年 「震災予防調査会」設立―木造建築物の耐震化など、耐震研究始まる | |
| 1900年頃 鉄骨造、鉄筋コンクリート造の導入 | |||||
| 1906.04.18 | アメリカ サンフランシスコ地震 | ?Ｍ8.2 | サンフランシスコ市に地震とその後の火災による大被害、死者約800人 | 米国の耐震研究のきっかけとなる | |
| ＲＣ造の耐震、耐火性を評価する | |||||
| 1916年 「家屋耐震構造論」発表―震度法の提案など | |||||
| 1919年 「市街地建築物法」公布―1920年施行(施行令に100尺の高さ制限) | |||||
| 日本で最初の建築法規 | |||||
| 1923.09.01 | 関東大震災 | ?Ｍ7.9 | 東京中心に大被害、死者142,000人、全半壊25万棟、焼失45万棟 | 1924年 物法施行規則大改正、地震力規定導入(水平震度0.1)、耐震規定強化 | |
| 地震後に多数の火災発生。死者の大半は火災による | 建築学会、耐震計算のための「構造強度計算基準」制定 | ||||
| 石造、れんが造、木造に大被害、Ｓ造、ＲＣ造にも被害 | ★耐震基準の目安の地震 | ||||
| (330ガル) | |||||
| 1934年 室戸台風・関西地方に木造建築物の大被害、構造計算方法の研究 | |||||
| 1940.05.19 | アメリカ エルセントロ地震動 | Ｍ7.1 | カリフォルニア州に被害、死者8人 | 強震記録(341.7ガル)は応力解析に用いられる 〔エルセントロ波〕 | |
| 〔エルセントロ波〕 | アメリカ イペリアル バレイ地震 M7.1 | ||||
| 1941年 「建築物耐震構造要項」(日本学術振興会) | |||||
| 5 | 1944.12.07 | 東南海地震 | Ｍ7.9 | 静岡、愛知、三重に被害、死者1223人、全壊17,599棟 | 1944年 「臨時日本基準規格」(戦時規格)(水平震度0.15) |
| 半壊36,520棟、流失31,29棟 | |||||
| ⇒ | 1945.01.13 | 三河地震 | Ｍ7.1 | 愛知南部、死者2,306人、全壊16,408棟、半壊16,555棟 | 戦争中のため報道管制がしかれたため、まぼろしの地震といわれる |
| （M6.8） | 1945年8月15日 終戦 | ||||
| 6 | 1946.12.21 | 南海地震 | Ｍ8.0 | 中部以西各地に被害、死者1,330人、全壊11,591棟、半壊23,487棟 | 終戦後に被害地震が頻発している |
| 流失1,451棟、焼失2,598棟 | 1947年 「日本建築規格建築3001」(水平震度0.2)のちに建築基準法に採用される | ||||
| 1947年 カスリーン台風など終戦直後に風水害も相次ぐ | |||||
| ② | 1948.06.28 | 福井地震 | Ｍ7.1 | 死者3,769人、全壊36,184棟、半壊11,816棟、焼失3,851棟 | 1950年 建築基準法制定、施行令に構造規定が定められる(水平震度0.2) |
| 大和百貨店が崩壊する | |||||
| 1952.07.21 | アメリカ タフト地震動 | Ｍ7.7 | アメリカ カーンカウンティー地震 | 強震記録(175.9ガル)は応力解析に用いられる 〔タフト波〕 | |
| 〔タフト波〕 | カリフォルニア州ケーン郡に被害、死者12人 | 1950年代 高層建築技術の開発(強震記録とコンピューターの進歩) | |||
| 1961年 基準法改正、容積地区制度により31mの高さ制限の緩和 | |||||
| 1963年 基準法改正、容積地区制度により31mの高さ制限の適用除外 | |||||
| 1964年 「高層建築技術指針」発表(日本建築学会) | |||||
| 1964.06.16 | 新潟地震 | Ｍ7.5 | 新潟、秋田、山形に被害、死者26人、全壊1,960棟、半壊6,640棟 | 1965年 基準法改正、31mの高さ制限廃止(容積率制限にかわる) | |
| 砂質地盤の液状化現象、ＲＣ共同住宅が転倒 | |||||
| 1968.05.16 | 十勝沖地震 | Ｍ7.9 | 東北、北海道南部に被害、死者52人、全壊673棟、半壊3,004棟 | 1968年 日本初の本格的超高層ビルである霞が関ビル完成 | |
| RC短柱のせん断破壊 | |||||
| (235ガル) | |||||
| 1971.02.09 | アメリカ サンフェルナンド地震 | Ｍ6.4 | ロサンゼルス市に被害、道路橋の落下など、死者58人 | 1971年 建築基準法施行令改正、RC柱の帯筋間隔規定の強化改正 | |
| 病院で多くの死者でる | 鉄筋コンクリート構造計算基準大改正(せん断補強法の強化等) | ||||
| ★コンクリートの布基礎の導入 | |||||
| 1978.01.14 | 伊豆大島近海地震 | Ｍ7.0 | 伊豆半島で被害、死者25人、全壊96棟、半壊616棟 | 1978年 新耐震設計法にもとづいて基準法の耐震規定の改正がなされる | |
| 1978.06.12 | 宮城県沖地震 | Ｍ7.4 | 宮城県中心に被害、死者28人、全壊1,183棟、半壊5,574棟 | 1981年 建築基準法施行令の耐震規定改正(通称：新耐震設計法) | |
| (432ガル) | 新耐震設計法の導入 | ||||
| 1983.05.26 | 日本海中部地震 | Ｍ7.7 | 秋田に津波で死者、死者104人、全壊934棟、半壊2,115棟、流失52棟 | ||
| 1985.09.19 | メキシコ地震 | Ｍ8.1 | メキシコ市で大被害、中高層ビルの倒壊、死者・不明者1万人 | ||
| 1989.10.17 | ロマプリエタ地震 | Ｍ7.1 | サンフランスコ市などに被害、死者63人 | ||
| 1993.01.15 | 釧路沖地震 | Ｍ7.8 | 釧路等で建築物、道路に被害、死者2人 | ||
| 1993.07.12 | 北海道南西沖地震 | Ｍ7.8 | 奥尻島で津波、火災による被害、死者202人、不明者28人 | ||
| 1994.01.17 | アメリカ ノースリッジ地震 | Ｍ6.8 | ロサンゼルス市等に高速道路落下などの被害、死者61人 | ||
| 1994.10.04 | 北海道東方沖地震 | Ｍ8.1 | 釧路、根室で被害、北方四島で死者のでる大被害 | ||
| 1994.12.28 | 三陸はるか沖地震 | Ｍ7.5 | 八戸中心に被害、死者2人 | ||
| 1995.01.17 | Ｍ7.3 | 阪神、淡路に大被害、倒壊構造物多数 | ★震度階の見直し | ||
| 阪神淡路大震災 | 死者6,433人、全半壊177,000棟 | 建築基準法改正 ★コンクリート基礎や耐震金物の規定が厳格化 | |||
| （兵庫県南部地震） | (818ガル) | 耐震改修促進法制定 ?? ★1981年以前の建物への耐震診断が義務化 | |||
| 2000年 建築基準法改正 ★地盤調査が事実上義務化 ★構造材と仕口の仕様を特定化 | |||||
| 2001年 既存住宅の耐震等級評価 ★耐震等級が制度化 | |||||
| 住宅品質確保の促進等に関する法律(品確法) ★性能表示制度スタート | |||||
| 2004.10.23 | 新潟県中越地震 | Ｍ6.8 | 2,515.4ガル 死者68人 | 国内で起きた地震は、建築基準法の想定以上の地震が相次いで発生している | |
| 2004.12.26 | インドネシア スマトラ沖地震 | Ｍ9.0 | インドネシアスマトラ沖インド洋、津波被害大 | ||
| 死者22万人、行方不明77,000人 | |||||
| 2005.03.20 | 福岡西方沖地震 | Ｍ7.0 | 489ガル | ||
| 2005.08.16 | 宮城県南部地震 | Ｍ7.1 | 564ガル | ||
| 2007.03.25 | 能登半島地震 | Ｍ6.9 | 945ガル | ||
| 2007.07.16 | 新潟県中越沖地震 | Ｍ6.8 | 約1,000ガル 原発で最大揺れ2058ガル(柏崎刈羽3号機) | ||
| 使用済み燃料プールの水が溢れ放射能漏れをおこす。 | |||||
| 電源が喪失し消火ポンプが使えず火災が消せなかった。 | |||||
| 3000箇所の配管の支持補強工事を行う。 | |||||
| 2008.05.12 | 中国・四川大地震 | Ｍ8.0 | 死者7万人、負傷者37万人、倒壊21万棟、損壊415万棟 | ||
| 2008.06.14 | 岩手・宮城内陸地震 | Ｍ7.2 | 4,022ガル 地表で観測された世界記録（ギネス認定）地震断層の真上の地震計が記録 ・ 死者・不明者22人 岩盤が崩れる（深層崩壊） | ||
| 2010.09.04 | ニュージーランド・（グリンテール断層）地震 | M7.0 | 直下型地震 | ||
| ニュージーランド南島 クライストチャーチの西45km、震源の深さ5km | |||||
| 午後4時35分 | |||||
| 2011.02.22 | ニュージーランド・クライストチャーチ地震 | M6.3 | 直下型地震（認識されていない地下断層） ニュージーランド南島 クライストチャーチ郊外5Km、震源の深さ4ｋｍ | ||
| 午後0時51分カンタベリーTVの建物は全壊、死者180人不明200人以上 日本人行方不明28人の死亡確認 | |||||
| 2011.03.11 | M.9.0 | 日本国内で観測された最大の地震 | |||
| 東日本大震災 | 死者行方不明者 18,618人 | ||||
| （東北地方太平洋沖地震） | 2,933ガル（3成分合成値）、1,808ガル（仙台市内観測点） | ||||
| ※ガル（Gal）は地震動の加速度で、一秒間にどれだけ速度が変化したか表す単位。1ガル＝1cm/s? | |||||
| ※太文字の地震は、東海・東南海・南海プレート上の地震を示します | 製作 川窪設計工房＋製作委員会 | ||||
| ※数字は1月号表2の発生予測 | |||||
